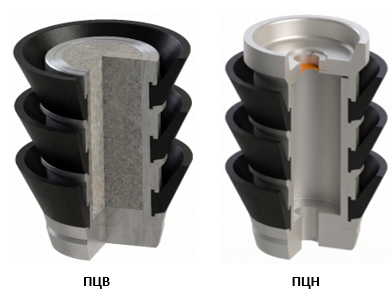

Пробки цементировочные верхние ПЦВ и нижние ПЦН предназначены для применения при цементировании обсадных колонн с разделением в колонне цементного (тампонажного) раствора, буферной и продавочной жидкостей с целью предотвращения их смешивания друг с другом.
Пробка верхняя ПЦВ применяется для получения скачка давления - сигнала «Стоп» об окончании процесса цементирования, при посадке ее на нижнюю пробку или на кольцо «стоп», или на нажимную гайку клапана типа ЦКОД, когда нижняя пробка не применяется.
Пробка нижняя ПЦН предназначена для очистки внутренней поверхности обсадной колонны от прилипшей к ней глинистой пленки бурового раствора.
Пробка запирающая
Запирающее устройство предназначено для герметичного перекрытия проходного канала обсадной колонны путём посадки в ответное седло цементировочного клапана обратного действия (ЦКОД). Узел устанавливается в башмаке обсадной колонны и обеспечивает надёжную фиксацию за счёт клинового (самозаклинивающегося) принципа работы.
Техническ ие характеристики
Усл. Диаметр Показатель | 102 | 114 | 127 | 140 | 168 | 178 | 194 | 219 | 245 | 299 | 324 | 340 | 426 | 508 |
Высота, мм | 105 | 200 | 220 | 231 | 243 | 243 | 253 | 273 | 273 | 320 | 320 | 372 | 362 | 362 |
Наружный диаметр, мм | 95 | 105 | 118 | 143 | 165 | 174 | 190 | 215 | 240 | 295 | 318 | 334 | 419 | 504 |
Уплотняемый диаметр max, мм | 92 | 103 | 114 | 139 | 154 | 164 | 180 | 205 | 229 | 288 | 314 | 328 | 415 | 500 |
Уплотняемый диаметр min, мм | 87 | 98 | 105 | 127 | 140 | 150 | 164 | 190 | 214 | 272 | 300 | 316 | 390 | 482 |
Допустимый перепад давления «Стоп» для ПЦВ, МПа | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 7,0 | 8,0 | 8,0 | 8,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 |
Допустимый | 3,0 ± 0,5 | |||||||||||||
Толщина диафрагмы ПЦН, мм | - | - | - | - | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Диаметр циркуляционного канала ПЦН, мм | - | - | - | - | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
Дополнительные опции
- Оснащение всех типов пробок запирающим устройством;
